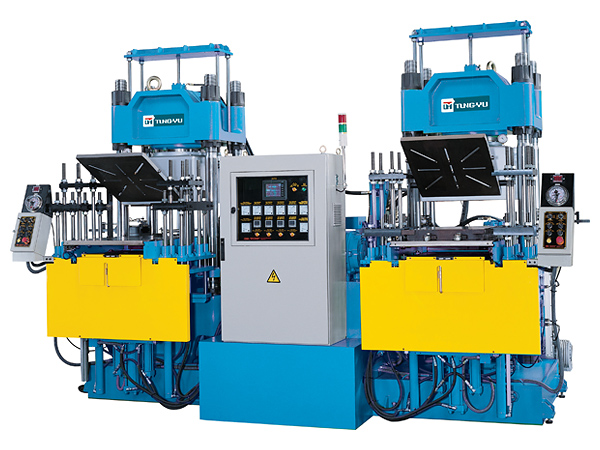

真空プレス TYCシリーズ（タイバー式加硫プレス）TYC Series
- 用途
- ■Ｏリング、パッキン
■医療用製品（薬ビン用ゴム栓 他）
■精密部品
■一般ゴム工業製品
■シリコーンゴム製品
■自動車/二輪車用部品
■特殊オイルシール - 特長
-
機構 真空リザーブタンクは本体と一体式（コモンベッド内）でコンパクト 真空 大容量真空リザーブタンクとチャンバー式小容量真空室の為、真空引きが早い 油圧 圧力・流量比例制御。油圧ユニットは本体と一体式 制御 シーケンサー付タッチパネルコントロール（日本語）で操作簡単 安全装置 ＣＥの安全基準に準拠。他の安全装置はオプションとして取付可 低価格 大量生産によって経済的かつ高性能の真空プレスが実現 部品 油圧・電気ユニット部品は日本製、真空ユニット部品はドイツ製 - 標準仕様
-
※標準仕様以外でも設計、製作致します。
| 型式 | TYC-V-10- | TYC-V-12- | TYC-V-14- | TYC-V-16- | TYC-V-18- | TYC-V-22- |
|---|---|---|---|---|---|---|
| 型締力（TON） | 100 | 150 | 200 | 250 | 350 | 500 |
| 熱盤（mm） | 405×430 | 450×480 | 505×510 | 570×610 | 700×700 | 700×700 800×800 950×800 |
| デーライト（mm） | 300 | |||||
| ストローク（mm） | 250 | |||||
| ヒーター容量（kw/台） | 8.4 | 8.76 | 18.3 | 21.9 | 34.8 | |
| 標準プレス連数 | 1,2,3,4 | 1,2,3,4 | 1,2,3,4 | 1,2 | 1,2 | 1,2 |
| 金型分解 | 2面,3面,4面 | 2面,3面,4面 | 2面,3面,4面 | 2面,3面,4面 | 2面,3面,4面 | 2面,3面,4面 |
| ラム径（mm） | 250(Φ10") | 300(Φ12") | 355(Φ14") | 400(Φ16") | 457.2(Φ18") | 560(Φ22") |

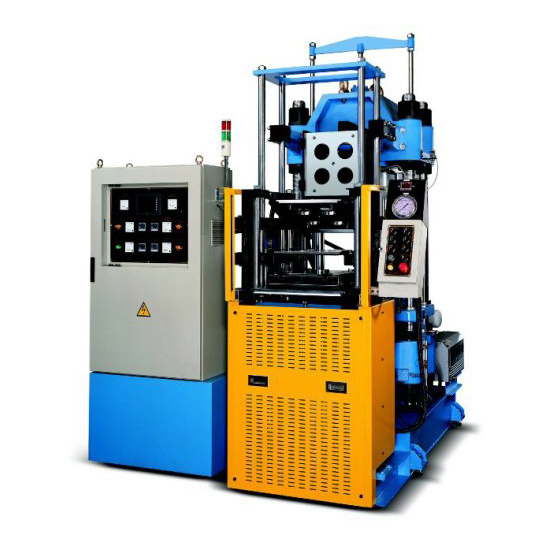

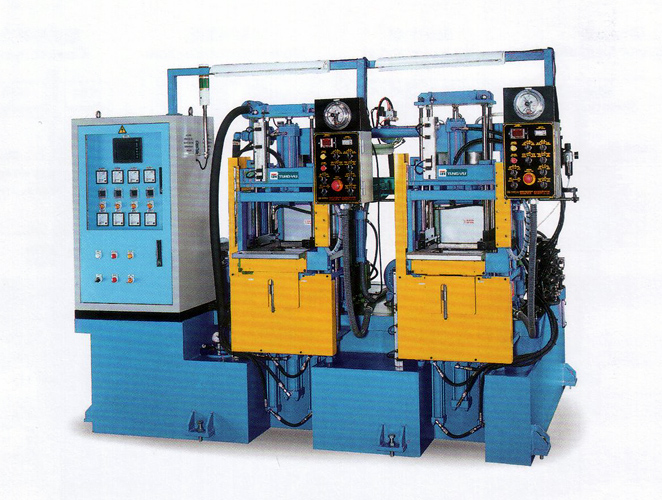

真空プレス THPシリーズ（サイドプレート式加硫プレス）THP Series
- 用途
- ■精密部品
■オイルシール、Ｏリング、パッキン
■医療用製品（薬ビン用ゴム栓 他）
■一般ゴム工業製品
■シリコーンゴム製品 - 特長
-
機構 FLラインが低いため、作業者のステップ台は不必要 真空 大容量真空リザーブタンクは本体と一体式でコンパクト。真空チャンバー方式のため真空到達時間が早く、サイクルも短い 油圧 圧力・流量比例制御。オイルタンク本体と一体式 制御 シーケンサー付タッチパネルコントロール（日本語）で操作簡単 安全装置 ＣＥの安全基準に準拠。他の安全装置はオプションとして取付可 部品 油圧・電気ユニット部品は日本製、真空ユニット部品はドイツ製 - 標準仕様
-
※標準仕様以外でも設計、製作致します。
| 型式 | THP-V-65 | THP-V-80 | TYC-V-100 | TYC-V-150 | TYC-V-250 |
|---|---|---|---|---|---|
| 型締力（TON） | 65 | 80 | 100 | 150 | 250 |
| 熱盤（mm） | 250×300 | 350×400 | 450×480 | 570×610 | |
| デーライト（mm） | 140 | 180 | 200 | ||
| ストローク（mm） | 60 | 120 | 140 | ||
| 電気容量（kw/台） | 10.4 | 15.11 | 17.86 | 29.3 | |
| 分解機角度 | 60 | 45 | |||
| ラム径（mm） | 200 | 225 | 250 | 300 | 400 |
