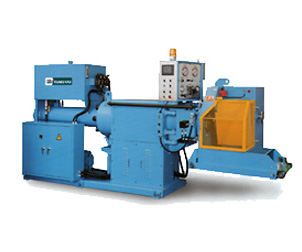

プレフォーマーPreformer
- プレフォーマー

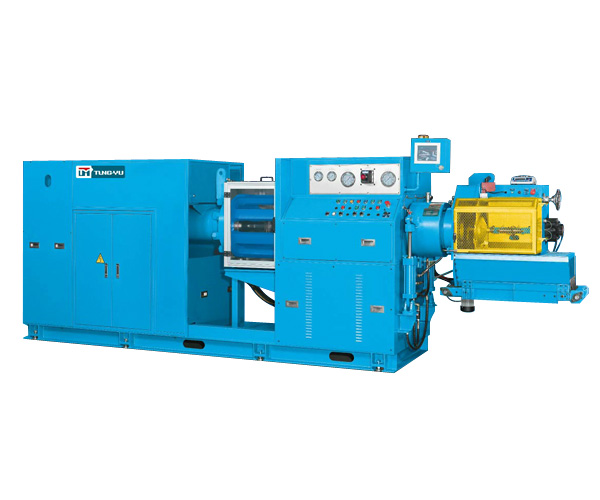

- TR-V-240-PCD
- 特長
- ■押出圧力の安定まで６秒以内
■カッターシステムはサーボモーター仕様
■低速回転でもカッタートルクは固定（１～４００rpm時トルクは不変）
■電子重量計による製品重量計測によりカッター回転速度は自動で
可変するクローズドループ
■カット製品の精度は９５％製品中±１％以内である（開始と最終の製品５％除く）
■生産条件はタッチパネル内１０００パターン記録できる。
金型交換時容易に条件変更可能
■エンコーダー仕様にてカッターの停止は９０度の位置で正確に停止する（高い安全性）
■カッター高速回転９００ｒｐｍが可能（オプション）
■押出しバレル内真空引きシステム、材料のエアー不良低減する - 標準仕様
- ※標準仕様以外でも設計、製作致します。
| 規格 | TR-V-240-PCD |
|---|---|
| 仕込重量（kg） | 40 |
| メインモーター容量（HP） | 15×8P |
| カッター用モーター（kw） | サーボモーター2.9 |
| 製品寸法（外径）（mm） | 5～80/80～160（オプション） |
| 製品重量（g） | 0.3～300/900（オプション） |
| 製品精度 | ±1％以内（95％の製品中） |
| カッター | 一枚刃/二枚刃（オプション） |
| カッター速度 | 400rpm/900rpm（オプション） |
| カッター変速 | 無段階調整/サーボ仕様 |
| バレル温度（℃） | MAX90 |
| バレル温度精度（℃） | ±5 |
| 熱媒体 | 水 |
| 真空システム | あり（オプション） |
| 残量重量（kg） | 約3.5 |
| 製品重量コントロール | 自動設定、自動停止 |
| PCDシステム | タッチパネルにて設定PC制御 |
| 本体寸法L×W×H（mm） | 4,320×1,060×1,720 |
| 本体重量（kg） | 約3,500 |
- プレフォーマー

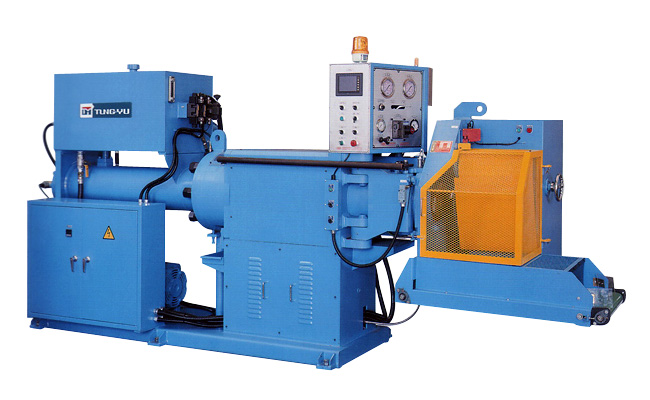

- TR-250-PCD／TR-240-PCD
- 用途

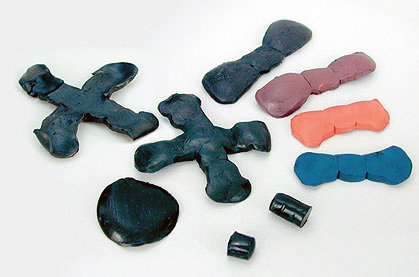

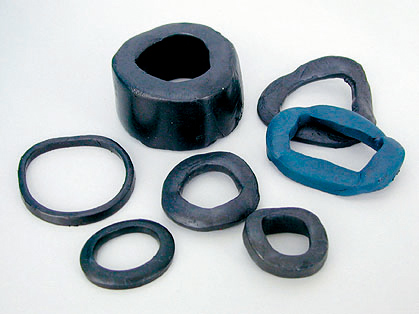

- プレス金型のキャビティ形状に合わせたゴム材料の予備成型
- 特長
- ■PCD制御方式により設定・操作は簡単
■メモリー機能により省力化 - 標準仕様
- ※標準仕様以外でも設計、製作致します。
| 規格 | TR-250-PCD | TR-240-PCD |
|---|---|---|
| 仕込重量（kg） | 45 | 40 |
| モーター容量（HP） | 15×4P | |
| 製品寸法（外径）（mm） | 5～80 80～160（オプション） | 5～80 |
| 製品重量（g） | 0.3～900 | |
| 製品精度 | ±1.5％以内（95％の成型品中） | ±1％以内（95％の成型品中） |
| カッター | 一枚刃/二枚刃 | 一枚刃 |
| カッター速度 | 250カット/毎分（2枚刃500カット/毎分） | 400カット/毎分 |
| カッター変速 | 無段階調整 | 無段階調整/サーボ仕様 |
| バレル温度（℃） | MAX90 | |
| バレル温度精度（℃） | ±5 | |
| 熱媒体 | 水 | |
| 残量重量（kg） | 約5 | 約3 |
| 製品重量コントロール | 自動設定、自動停止 | |
| PCDシステム | タッチパネルにて設定PC制御 | |
| 本体寸法L×W×H（mm） | 4,230×1,310×2,080 | 4,320×1,060×1,720 |
| 本体重量（kg） | 約2,550 | 約3,500 |
